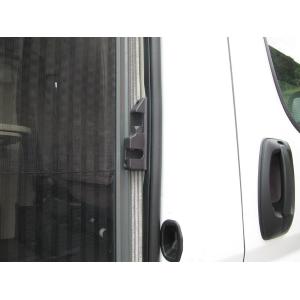

ADICIONAL BLOQUEO HEOSAFE CON LLAVE DUCATO X250 DESDE 2006

Per bloccare la porta scorrevole, spingere la maniglia in avanti (nel senso di marcia): la porta è fissata (bloccata) con HEOSafe.
Per sbloccare e contemporaneamente aprire la porta scorrevole, spingere indietro la maniglia.

Istruzioni di montaggio:
Svitare e rimuovere la maniglia interna della porta scorrevole (Fig.1). Montare invece la maniglia HEOSafe (Figura 2a e Figura 2b).
Svitare la vite di fissaggio della serratura (Fig.3), avvitare al suo posto la vite testa cilindro in dotazione (Fig.4).
Nella zona della serratura, premere la guarnizione in gomma sotto il coperchio di plastica su una vasta area (Fig. 5).
Premere il blocco del telaio contro la guarnizione in gomma e posizionarlo (posizione aperta) in modo che la leva della maniglia poggi sul distanziatore rosso del bullone e la testata della vite appena avvitata scivoli nell'apertura inferiore senza toccare il lati e forcella dell'otturatore (Fig 6a; 6b). Se necessario, regolare la vite.
Segnare la copertura in plastica del montante del veicolo per le gambe della serratura (Fig. 7a; 7b) e forare con un foro di 12 mm oppure forare solo un semicerchio (Fig. 8) Posizionare manualmente la serratura, tenerla ferma, chiudere il porta scorrevole lentamente. Lo scorrimento della maniglia e la testata della vite non devono entrare in collisione con la serratura, ma devono incastrarsi, regolare la serratura se necessario e riposizionarla. (Fig. 6a; 6b).
Verificare il funzionamento spingendo in avanti la maniglia. Se tutto è a posto, aprire la porta scorrevole, segnare i fori per il fissaggio della serratura all'asta del montante B (Fig. 9a; Fig. 9 b), forare 3,2 mm (Fig. viti autofilettanti fornite per aprire la serratura. Fissare (ingrassare le viti) (Fig. 11a; 11b).
Verificare di nuovo la funzione.
Inoltre, fissare la serratura con due viti nel coperchio di plastica. È meglio preforare con 2 mm. (Fig. 12a; 12b).
Regolate la vite della testa del cilindro in modo che vi sia uno spazio di circa 2 mm tra la forcella del bullone e la parte inferiore della testa della vite (Fig. 13). Quindi tenere la vite e serrare il controdado. (Fig.14)
Se una barra per la protezione contro le mosche è attaccata al montante B, montare la serratura su questa barra se possibile o ritagliare il contorno della serratura dalla barra.
Verificare innanzitutto la possibilità di montaggio prima di iniziare il lavoro.
